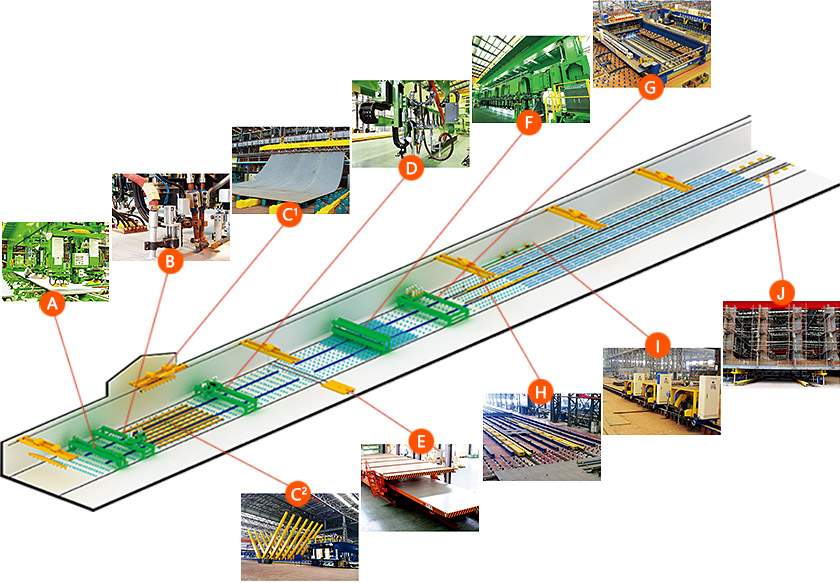

Данное оборудование используется для стыковки основного полотна, раскроенного на линии резки. Оно позволяет контролировать выравнивание, зазор и шаг между листами, перед тем, как соединить их прихваточной сваркой. |
|
Оборудование для стыковки элементов секции (полотна)| Компоненты | Портал козлового типа/Каретка/Колесная тележка + Зубчатая направляющая / Гидравлический пресс/Поворотное устройство/Магнитное устройство/Сварочная горелка + Механизм подачи сварочной проволоки |
| Рабочая ось | Перемещение в продольном и поперечном направлении, подъём-опускание |
| Привод | Электродвигатель + Редуктор + Колесная тележка |
| Управление | ПЛК контроллер |
| Источник питания | АС500А (пер. тока) ручного типа |
| Способ сварки | Сварка прихваточным швом + Автоматический лазерный сенсор |
| Устройство безопасности | Устройство предотвращения столкновения |
|
|
|
Данное оборудование используется для сварки основного полотна после стадии стыковки при помощи дуговой сварки под флюсом (SAW). Оноимеет специальную функцию сварки поперечным швом. Разделка кромок (V-образная резка) на месте шва не требуется до толщины 25 мм. |
|
Оборудование для сварки встык – сварка внешней стороны| Компоненты | Портал козлового типа/Каретка/Колесная тележка+ Зубчатая направляющая / Устройства поворота с 2 головками/Сварочная горелка + Механизм подачи сварочной проволоки |
| Рабочая ось | Перемещение в продольном и поперечном направлении, подъём-опускание |
| Привод | Электродвигатель + Редуктор + Колесная тележка |
| Управление | ПЛК Контроллер |
| Источник питания | АС1 600А (пер. тока)/DC1 250A (пост. тока) инверторного типа |
| Способ сварки | Дуговая сварка под слоем флюса + Автоматический лазерный сенсор |
| Методика сварки | Автоматическая двухдуговая сварка под слоем флюса (Twin Tandem) |
| Устройство безопасности | Устройство предотвращения столкновения |
|
C1. Система переворота краном |
  |
Переворот
| Компоненты | Подъёмная траверса с зажимом/упором |
| Привод | Мостовой кран |
| Управление | - |
| Рабочий угол | - |
| Наибольшие размеры | Упор 1 м х 0,5 м |
| Грузоподъемность | ~ 130 тонн (примерно)/td> |
| Масса конструкции | 15 тонн |
C2. Системапереворота кантователем |
  |
| Компоненты | Множественные подъемные балки |
| Привод | Гидравлическая система |
| Управление | Синхронизация ПЛК Авто/Ручной |
| Рабочий угол | 0° ~ 100° / каждая сторона |
| Наибольшие размеры | Стандарт 20 м х 20 м |
| Грузоподъемность | ~ 130 тонн (примерно) |
| Масса конструкции | - |
|
|
|
Данное оборудование производит сварку полотнища после предыдущего этапа стыковки и сварки на прихватки. Метод сварки - под флюсом (SAW - Submerged Ark Welding). При данном типе сварки нет необходимости снимать фаску на листах толщиной до 22 мм |
|
Оборудование для сварки встык – сварка внутренней стороны
Тележка для продольной транспортировки
|
|
|
Данное оборудование используется для установки продольных ребер жесткости прихваточной сваркой на основном полотне после стадии стыковой сварки. В нём применяется магнитный контроллер и гидравлические цилиндры для управления интервалом ребер, прямотой угла и нулевым зазором между основным полотном и ребром жесткости, позволяя добиться точности позиционирования. |
|
Оборудование для установки набора продольного направления| Компоненты | Портал козлового типа/Несущая рама/Ходовое колесо + Зубчатая направляющая Фиксирующее и прижимное устройство/Сварочная горелка + Механизм подачи сварочной |
| Рабочая ось | Перемещение, подъём-опускание |
| Привод | Электродвигатель + Редуктор + Ходовое колесо |
| Управление | Управление ПЛК/автоматический контроль помех |
| Источник питания | АС500А (пер. тока) ручного типа |
| Способ сварки | Сварка прихваточным швом (дуговая сварка порошковой проволокой) |
| Устройство безопасности | Устройство предотвращения столкновения |
|
|
|
Данное оборудование используется для сварки продольных рёбер жёсткости, установленных на основном полотне с помощью дуговой сварки порошковой проволокой. Оборудование имеет 10, 14, 28, 32, 40 горелок в соответствии с размерами основного полотна. |
|
Многогорелочное автоматическое сварочное оборудование для сварки наборав продольном направлении| Компоненты | Портал козлового типа/Несущая рама/Колесная тележка + Зубчатая направляющая Пневматическое устройство/Сварочная горелка + Механизм подачи сварочной проволоки |
| Рабочая ось | Перемещение, перемещение в поперечном направлении, подъём-опускание |
| Привод | Электродвигатель + Редуктор + Ходовое колесо |
| Управление | Управление ПЛК/автоматический контроль помех |
| Источник питания | АС600А (пер. тока) инверторного типа |
| Способ сварки | Автоматическая сварка |
| Методика сварки | Двухдуговая сварка порошковой проволокой |
| Устройство безопасности | Устройство предотвращения столкновения |
|
|
|
Тележка передает блок от этапа кэтапу в соответствии спроизводственным потоком. Она способна поднять отдельную секцию массой до 400 тонн, парно объединив транспортные тележки по 200 тонн в 2 ряда. Данные тележки устанавливаются под неподвижным рабочим столом, управляются пультом дистанционного управления. В аварийных случаях для управления используется проводной пульт. |
|
Транспортная тележка блока
Тяговая лебёдка
Система подъёма секций
